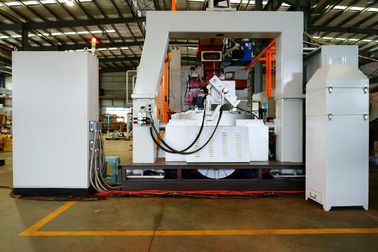

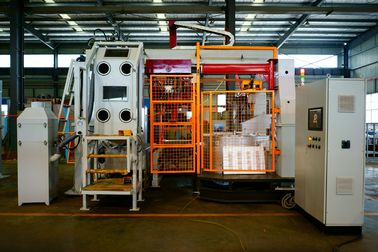

Tam Otomatik Pirinç Basınçlı Döküm Makinesi / Alüminyum Basınçlı Döküm Makinesi

TEKNİK PARAMETRELER

1

TEMEL EKİPMAN

Bir manipülatör

İKİ MANIPULTOR

1.1

İNDÜKSİYON FORNACE

KANAL İNDÜKSİYON MOBİLYASI

3 GÖSTERGELER

3 GÖSTERGELER

KAPASİTE

1800 KG

1800KG

Erime Kapasitesi

350 KG / H

520 KG / H

Güç tüketimi

3 * 35 KW

2 * 80 KW

GÜÇ TÜKETİMİ @ SICAKLIK TUTMA 950 ℃

35kW

35kW

Max.Temp. Fırın

1250 ℃

1250 ℃

1.2

MANİPÜLATÖR

1, DOĞRUSAL KORUMA

2, DÖNER

Maks. Manipülatörün Hızı (S)

20 metre / dak.

35 ° / San.

1.3

HİDROLİK ANLAŞMA

SERVO MOTOR: 1 * 7.5KW

SERVO MOTOR: 2 * 7.5KW

SIVI YAĞ

EtilenGlikol

CYLINDRES

Grafit: 63 * 100 * 2 takımları
Döner: 63 * 215 * 1 takım
Kaldırma: 63 * 250 * 1 set
Kapanış Die: 50 * 372 * 1 takım
İnme: 32 * 50 * 2 takım

NOMİNAL ÇALIŞMA BASINCI

8MPa

HİDROLİK YAĞ SICAKLIK

≤52 ℃

1.4

SU DAĞITIM ÜNİTESİ

Fırın bobinleri, grafit banyo ve hidrolik sistem için soğutma suyu

PH değeri

7a- 8.5

Su basıncı

3-5 bar

Su sıcaklığı

20 ± 2 ℃

Su akışı

≥15L / Min ≤80L / Min

1.5

HAVA BASINCI ÜNİTESİ

Kalıp temizliği, pnömatik vanalar, fırın temizliği, döküm ve güvenlik vanaları vb. İçin basınçlı hava.

Basınçlı hava basıncı

0.6MPa

Basınçlı hava tüketimi

15㎥ / H

1.6

SÜRÜŞ BİRİMİ

SERVO MOTOR:

1 * 7.5KW

1.7

MOBİLYA KAPAK

1 RİSER TÜP FLANŞI

2 TERMOKUPALAR İÇİN KORUMA BORULARI

1 RİSER TÜP

1 SERAMİK KEÇE

MANUEL AÇILIŞ İÇİN 1 ŞARJ TÜP VE KAPAĞI

1.8

GRAFİT BANYO

1

1

Sıcaklık kontrollü kaplama banyosu, SS316L malzemesi

1.9

GAZLI Brülör

Riser borulu ısıtma ve ön ısıtma için fırın kapağına monte edilmiş gaz ocağı.

1.1

KONTROL VE GÜÇ DOLABI

PLC KONTROL

Siemens S7 / 300

HMI (DOKUNMATIK EKRAN)

1

DIŞ BOYUTLAR (L * W * H)

1200 x 500 * 1800mm

1.12

UZAKTAN SİSTEM

Team Viewer ve İnternet bağlantısı üzerinden PC

2

ANA SEÇENEKLER

BİR MANİPÜLATÖR LD5540-D

İKİ MANIPULTORS LD5540-S

2.1

PARÇA ÇIKARMA ÜNİTESİ

Dökümleri doğrudan depolama arabasına taşımak için bir alıcı araba ile donatılmış otomatik çıkarma ünitesi.

1

1

2.2

ŞOK PATLAMA CİHAZI

Kalıp temizliği için bakır tozu püskürtme;

1

1

2.3

DÖKÜM VANASI İÇİN FİLTRE VE EMİŞ ÜNİTESİ

Temizleme fırınına çinko oksitli toz emme için

2.4

ELEKTRİKLİ HOIST İLE VİNÇ

500 KG

500KG

2.5

CORE INSERTING PENCERESİNİN PNÖMATİK AÇILIŞI

Pnömatik bir silindir tarafından otomatik olarak açılır; Çekirdek ayarı tamamlandıktan sonra manuel olarak kapatma.

3

ELEKTRİK SEÇENEKLERİ

BİR MANİPÜLATÖR LD5540-D

İKİ MANIPULTORS LD5540-S

3.1

ACİL GÜÇ KONTAKTÖRÜ

1

Acil stop butonları ile; Güvenlik amaçlı: otomatik kilitli kapılar ve komple çit ünitesi var.

3.2

ÖZEL KABLOLAR

10 M

4

DIE SEÇENEKLERİ

BİR MANİPÜLATÖR LD5540-D

İKİ MANIPULTORS LD5540-S

4.1

DIE FLANGES

4.2

DİYLERİN SICAKLIK ÖLÇÜMÜ

PID kontrolü

4.3

SICAKLIK ÖLÇÜMÜ GRAFİT BANYO

PID kontrolü

4.4

GRAFİT BANYO'NUN SÜREKLİ TEMİZLİĞİ İÇİN POMPA DEVRESİ

4.5

Maks. Ölçüler ölmek

550 * 400mm

4.6

Maks. Kalınlık Die

2-70mm

4.7

Maks. Açılış inme Die

370mm

4.8

Maks. Ağırlık

200kg

4.9

Maks. kalıp kapanma kuvveti

1500kg

4.1

Maks. ejektör kuvveti

500KG

4.11

Maks. ejektör darbesi

50mm

5

ISITMA GAZ SEÇENEKLERİ

BİR MANİPÜLATÖR LD5540-D

İKİ MANIPULTORS LD5540-S

5.1

Propan Basıncı

0,5 bar

5.2

Propan akışı

0.225 m3 / saat

6

KULLANIM SEÇENEKLERİ

BİR MANİPÜLATÖR LD5540-D

İKİ MANIPULTORS LD5540-S

6.1

Ekipman Boyutu: L * W * H

6500 * 6000 * 3400mm

7000 * 7000 * 3687mm

6.2

Toplam ağırlık

13T

6.3

Toplam güç

125kW

180KW

6.4

Çalışma gerilimi

380V

380V
