Ürün ayrıntıları:
|
|
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | DZ |
| Sertifika: | CE ISO |
| Model numarası: | LPDC |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1set |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Wood |
| Teslim süresi: | 1 ay |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2 takım / ay |
|
Detay Bilgi |
|||
| Anma gerilimi: | 380V | Makina gücü: | 125kw |
|---|---|---|---|
| Fırın Miktarı: | 1 | Temizleme Kutusu Miktarı: | 1 |
| Besleyici Miktarı: | 1 | Kara Yıkama Tankı Miktarı: | 1 |
| Vurgulamak: | Alüminyum basınçlı döküm makinesi,düşük basınçlı döküm işlemi |
||
Ürün Açıklaması
Advanages:
1. Yüksek kaliteli döküm ve yüksek hassasiyetli tekrarlanabilirlik, servo motor sürüş ile otomatik döküm, doğrusal kılavuz ray sistemi;
2. Yüksek kapasite vardiya başına 400 ~ 450 arasında değişmektedir (8 saat);
3. Hızlı kalıp değiştirme flanşı, munually 5 dakika;
4. Fırın ısıtma yöntemi: gaz brülörü standart ve seçenek için elctricity;
5. Maks. kalıp ölümü 550 * 400 mm;
6. Tüm set makine verimli soğutma için soğutma suyuyla soğutulur, indüktörler hizmet ömrünü uzatır;
7. Fırın temizliği için Çinko Oksit toz temizleme ünitesi;
8. Ethernet kabloları ile endüstriyel PC kontrolü, 200'e kadar kalıp döküm programı, kayıt ve fırın sıcaklığını izleme;
9. Verimli üretim (düşük erime kaybı, çoklu kalıp, tek kişilik kullanım, verim artışı);
10. İş istasyonunun insanlaştırılması (iş istasyonunun ergonomik tasarımı, ısının, gürültünün ve kaza tehlikesinin en aza indirilmesi)
| 1 | TEMEL EKİPMAN | Bir manipülatör | İKİ MANIPULTOR |
| 1.1 | İNDÜKSİYON FORNACE | ||
| KANAL İNDÜKSİYON FIRIN | 3 GÖSTERGELER | 3 GÖSTERGELER | |
| KAPASİTE | 1800 KG | 1800KG | |
| Erime Kapasitesi | 350 KG / H | 520 KG / H | |
| Güç tüketimi | 3 * 35 KW | 2 * 80 KW | |
| GÜÇ TÜKETİMİ @ SICAKLIK TUTMA 950 ℃ | 35kW | 35kW | |
| Max.Temp. Fırın | 1250 ℃ | 1250 ℃ | |

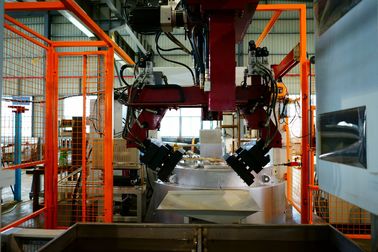

| 1.2 | MANİPÜLATÖR | 1, DOĞRUSAL KORUMA | 2, DÖNER |
| Maks. Manipülatörün Hızı (S) | 20 metre / dak. | 35 ° / San. | |
| 1.3 | HİDROLİK ANLAŞMA | SERVO MOTOR: 1 * 7.5KW | SERVO MOTOR: 2 * 7.5KW |
| SIVI YAĞ | EtilenGlikol | ||
| CYLINDRES | Grafit: 63 * 100 * 2 takımları Döner: 63 * 215 * 1 takım Kaldırma: 63 * 250 * 1 set Kapanış Die: 50 * 372 * 1 takım İnme: 32 * 50 * 2 takım | ||
| NOMİNAL ÇALIŞMA BASINCI | 8MPa | ||
| HİDROLİK YAĞ SICAKLIK | ≤52 ℃ | ||
| 1.4 | SU DAĞITIM ÜNİTESİ | ||
| Fırın bobinleri, grafit banyo ve hidrolik sistem için soğutma suyu | |||
| PH değeri | 7a- 8.5 | ||
| Su basıncı | 3-5 bar | ||
| Su sıcaklığı | 20 ± 2 ℃ | ||
| Su akışı | ≥15L / Min ≤80L / Min | ||
| 1.5 | HAVA BASINCI ÜNİTESİ | ||
| Kalıp temizliği, pnömatik vanalar, fırın temizliği, döküm ve güvenlik vanaları vb. İçin basınçlı hava. | |||
| Basınçlı hava basıncı | 0.6MPa | ||
| Basınçlı hava tüketimi | 15㎥ / H | ||
| 1.6 | SÜRÜŞ BİRİMİ | ||
| SERVO MOTOR: | 1 * 7.5KW | ||
| 1.7 | MOBİLYA KAPAK | ||
| 1 RİSER TÜP FLANŞI | |||
| 2 TERMOKUPALAR İÇİN KORUMA BORULARI | |||
| 1 RİSER TÜP | |||
| 1 SERAMİK KEÇE | |||
| MANUEL AÇILIŞ İÇİN 1 ŞARJ TÜP VE KAPAĞI | |||
| 1.8 | GRAFİT BANYO | 1 | 1 |
| Sıcaklık kontrollü kaplama banyosu, SS316L malzemesi | |||
| 1.9 | GAZLI Brülör | ||
| Riser borulu ısıtma ve ön ısıtma için fırın kapağına monte edilmiş gaz ocağı. | |||
| 1.1 | KONTROL VE GÜÇ DOLABI | ||
| PLC KONTROL | Siemens S7 / 300 | ||
| HMI (DOKUNMATIK EKRAN) | 1 | ||
| DIŞ BOYUTLAR (L * W * H) | 1200 x 500 * 1800mm | ||
| 1.12 | UZAKTAN SİSTEM | ||
| Team Viewer ve İnternet bağlantısı üzerinden PC | |||
| 2 | ANA SEÇENEKLER | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
| 2.1 | PARÇA ÇIKARMA ÜNİTESİ | ||
| Dökümleri doğrudan depolama arabasına taşımak için bir alıcı araba ile donatılmış otomatik çıkarma ünitesi. | 1 | 1 | |
| 2.2 | ŞOK PATLAMA CİHAZI | ||
| Kalıp temizliği için bakır tozu püskürtme; | 1 | 1 | |
| 2.3 | DÖKÜM VANASI İÇİN FİLTRE VE EMİŞ ÜNİTESİ | ||
| Temizleme fırınına çinko oksitli toz emme için | |||
| 2.4 | ELEKTRİKLİ HOIST İLE VİNÇ | 500 KG | 500KG |
| 2.5 | CORE INSERTING PENCERESİNİN PNÖMATİK AÇILIŞI | ||
| Pnömatik bir silindir tarafından otomatik olarak açılır; Çekirdek ayarı tamamlandıktan sonra manuel olarak kapatma. | |||
| 3 | ELEKTRİK SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
| 3.1 | ACİL GÜÇ KONTAKTÖRÜ | 1 | |
| Acil stop butonları ile; Güvenlik amaçlı: otomatik kilitli kapılar ve komple çit ünitesi var. | |||
| 3.2 | ÖZEL KABLOLAR | 10 M | |
| 4 | DIE SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
| 4.1 | DIE FLANGES | ||
| 4.2 | DİYLERİN SICAKLIK ÖLÇÜMÜ | PID kontrolü | |
| 4.3 | SICAKLIK ÖLÇÜMÜ GRAFİT BANYO | PID kontrolü | |
| 4.4 | GRAFİT BANYO'NUN SÜREKLİ TEMİZLİĞİ İÇİN POMPA DEVRESİ | ||
| 4.5 | Maks. Boyutlar Die | 550 * 400mm | |
| 4.6 | Maks. Kalınlık Die | 2-70mm | |
| 4.7 | Maks. Açılış inme Die | 370mm | |
| 4.8 | Maks. Ağırlık | 200kg | |
| 4.9 | Maks. kalıp kapanma kuvveti | 1500kg | |
| 4.1 | Maks. ejektör kuvveti | 500KG | |
| 4.11 | Maks. ejektör darbesi | 50mm | |
| 5 | ISITMA GAZ SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
| 5.1 | Propan Basıncı | 0,5 bar | |
| 5.2 | Propan akışı | 0.225 m3 / saat | |
| 6 | KULLANIM SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
| 6.1 | Ekipman Boyutu: L * W * H | 6500 * 6000 * 3400mm | 7000 * 7000 * 3687mm |
| 6.2 | Toplam ağırlık | 13T | |
| 6.3 | Toplam güç | 125kW | 180KW |
| 6.4 | Çalışma gerilimi | 380V | 380V |
