Ürün ayrıntıları:
|
|
| Menşe yeri: | China(Mainland) |
|---|---|
| Marka adı: | DZ |
| Sertifika: | CE ISO |
| Model numarası: | LPDC |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1 Set |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Wood |
| Teslim süresi: | 30 iş günü |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 10 setleri / aylık |
|
Detay Bilgi |
|||
| Garanti: | 1 yıl | conition: | Yeni |
|---|---|---|---|
| Boyut (L * W * H):: | 163 L | Dökümhane Makinesi: | Jolt Kalıplama Makinesi Döküm Makinesi |
| Maksimum Fırın Sıcaklığı: | 1250 ℃ | Soğutma suyu sıcaklığı: | 20 ± 2 ℃ |
| Vurgulamak: | Alüminyum basınçlı döküm makinesi,pirinç basınçlı döküm makinesi |
||
Ürün Açıklaması

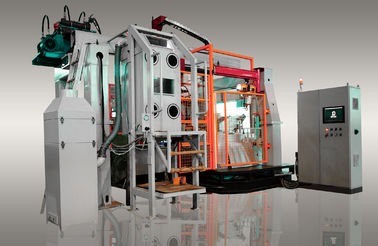

Entegre İndüksiyon Eritme ile Yüksek Verimli LPDC Makine Kompakt Modüler Tasarım
1. Dökme sırasındaki basınç ve hız, her türlü alaşım ve her ebattaki her türlü döküm ve döküm, her türlü farklı döküm (metal kalıp, kum kalıbı vb.) İçin uygulanabilir.
2. Alt enjeksiyon kalıp dolgusu kabul edilir, sıvı metal kalıp dolgusu sabittir, hiçbir sıçrama olgusu yoktur, söz konusu gazı ve kalıp çeperinin ve çekirdeğin erozyonunu önleyebilir, kalifiye döküm hızını artırabilir.
3. Basınç altında kristalizasyonu dökme, kompakt yapı, net anahat, pürüzsüz yüzey, özellikle büyük ince duvar dökümü için yüksek mekanik özellikler.
4. Metal kullanımı, besleme yükselticisini ortadan kaldırarak% 90 ~ 98'e yükseltilebilir.
5. Düşük emek yoğunluğu, iyi çalışma koşulları, basit ekipman, mekanizasyon ve otomasyon elde etmek kolay.
6. Döküm verimi çok yüksektir (% 85-95) çünkü yükseltici ve koşucu yoktur, kapı küçüktür, bu nedenle malzeme maliyeti ve işlem süresi büyük ölçüde azaltılabilir.
7. Yönlü katılaşma, daha az iç kusurlar oluşturmak kolaydır.
8. Gaz ve çeşitli eşyalar daha az karışır. Basınç hızı değiştirilebilir ve sıvı laminer akışla doldurulur.
9. Kum çekirdeği kullanılabilir.
10. Otomasyona ulaşmak kolaydır, çok Tayvanlı operasyon, çok işlemli operasyon olabilir.
11. Operatörün yeterliliğinden etkilenmez.
II: TEKNİK PARAMETRELER | |||
1 | TEMEL EKİPMAN | Bir manipülatör | İKİ MANIPULTOR |
1.1 | İNDÜKSİYON FORNACE |
|
|
| KANAL İNDÜKSİYON MOBİLYASI | 3 GÖSTERGELER | 3 GÖSTERGELER |
| KAPASİTE | 1800 KG | 1800KG |
| Erime Kapasitesi | 350 KG / H | 520 KG / H |
| Güç tüketimi | 3 * 35 KW | 2 * 80 KW |
| GÜÇ TÜKETİMİ @ SICAKLIK TUTMA 950 ℃ | 35kW | 35kW |
| Max.Temp. Fırın | 1250 ℃ | 1250 ℃ |
1.2 | MANİPÜLATÖR | 1, DOĞRUSAL KORUMA | 2, DÖNER |
| Maks. Manipülatörün Hızı (S) | 20 metre / dak. | 35 ° / San. |
1.3 | HİDROLİK ANLAŞMA | SERVO MOTOR: 1 * 7.5KW | SERVO MOTOR: 2 * 7.5KW |
| SIVI YAĞ | EtilenGlikol |
|
| CYLINDRES | Grafit: 63 * 100 * 2 takımları |
|
| NOMİNAL ÇALIŞMA BASINCI | 8MPa |
|
| HİDROLİK YAĞ SICAKLIK | ≤52 ℃ |
|
1.4 | SU DAĞITIM ÜNİTESİ |
|
|
| Fırın bobinleri, grafit banyo ve hidrolik sistem için soğutma suyu |
|
|
| PH değeri | 7a- 8.5 |
|
| Su basıncı | 3-5 bar |
|
| Su sıcaklığı | 20 ± 2 ℃ |
|
| Su akışı | ≥15L / Min ≤80L / Min |
|
1.5 | HAVA BASINCI ÜNİTESİ |
|
|
| Kalıp temizliği, pnömatik vanalar, fırın temizliği, döküm ve güvenlik vanaları vb. İçin basınçlı hava. |
|
|
| Basınçlı hava basıncı | 0.6MPa |
|
| Basınçlı hava tüketimi | 15㎥ / H |
|
|
|
|
|
1.6 | SÜRÜŞ BİRİMİ |
|
|
| SERVO MOTOR: | 1 * 7.5KW |
|
1.7 | MOBİLYA KAPAK |
|
|
| 1 RİSER TÜP FLANŞI |
|
|
| 2 TERMOKUPALAR İÇİN KORUMA BORULARI |
|
|
| 1 RİSER TÜP |
|
|
| 1 SERAMİK KEÇE |
|
|
| MANUEL AÇILIŞ İÇİN 1 ŞARJ TÜP VE KAPAĞI |
|
|
|
|
|
|
1.8 | GRAFİT BANYO | 1 | 1 |
| Sıcaklık kontrollü kaplama banyosu, SS316L malzemesi | ||
1.9 | GAZLI Brülör |
|
|
| Riser borulu ısıtma ve ön ısıtma için fırın kapağına monte edilmiş gaz ocağı. | ||
1.1 | KONTROL VE GÜÇ DOLABI |
|
|
| PLC KONTROL | Siemens S7 / 300 |
|
| HMI (DOKUNMATIK EKRAN) | 1 |
|
| DIŞ BOYUTLAR (L * W * H) | 1200 x 500 * 1800mm |
|
1.12 | UZAKTAN SİSTEM |
|
|
| Team Viewer ve İnternet bağlantısı üzerinden PC | ||
2 | ANA SEÇENEKLER | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
2.1 | PARÇA ÇIKARMA ÜNİTESİ |
|
|
| Dökümleri doğrudan depolama arabasına taşımak için bir alıcı araba ile donatılmış otomatik çıkarma ünitesi. | 1 | 1 |
2.2 | ŞOK PATLAMA CİHAZI |
|
|
| Kalıp temizliği için bakır tozu püskürtme; | 1 | 1 |
2.3 | DÖKÜM VANASI İÇİN FİLTRE VE EMİŞ ÜNİTESİ | ||
| Temizleme fırınına çinko oksitli toz emme için | ||
2.4 | ELEKTRİKLİ HOIST İLE VİNÇ | 500 KG | 500KG |
2.5 | CORE INSERTING PENCERESİNİN PNÖMATİK AÇILIŞI |
|
|
| Pnömatik bir silindir tarafından otomatik olarak açılır; Çekirdek ayarı tamamlandıktan sonra manuel olarak kapatma. | ||
3 | ELEKTRİK SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
|
|
|
|
3.1 | ACİL GÜÇ KONTAKTÖRÜ | 1 |
|
| Acil stop butonları ile; Güvenlik amaçlı: otomatik kilitli kapılar ve komple çit ünitesi var. |
|
|
3.2 | ÖZEL KABLOLAR | 10 M |
|
|
|
|
|
4 | DIE SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
4.1 | DIE FLANGES |
|
|
4.2 | DİYLERİN SICAKLIK ÖLÇÜMÜ | PID kontrolü |
|
4.3 | SICAKLIK ÖLÇÜMÜ GRAFİT BANYO | PID kontrolü |
|
4.4 | GRAFİT BANYO'NUN SÜREKLİ TEMİZLİĞİ İÇİN POMPA DEVRESİ |
|
|
4.5 | Maks. Ölçüler ölmek | 550 * 400mm |
|
4.6 | Maks. Kalınlık Die | 2-70mm |
|
4.7 | Maks. Açılış inme Die | 370mm |
|
4.8 | Maks. Ağırlık | 200kg |
|
4.9 | Maks. kalıp kapanma kuvveti | 1500kg |
|
4.1 | Maks. ejektör kuvveti | 500KG |
|
4.11 | Maks. ejektör darbesi | 50mm |
|
5 | ISITMA GAZ SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
5.1 | Propan Basıncı | 0,5 bar |
|
5.2 | Propan akışı | 0.225 m3 / saat |
|
6 | KULLANIM SEÇENEKLERİ | BİR MANİPÜLATÖR LD5540-D | İKİ MANIPULTORS LD5540-S |
6.1 | Ekipman Boyutu: L * W * H | 6500 * 6000 * 3400mm | 7000 * 7000 * 3687mm |
6.2 | Toplam ağırlık | 13T |
|
6.3 | Toplam güç | 125kW | 180KW |
6.4 | Çalışma gerilimi | 380V | 380V |
Videoyu izlemek için bağlantıya tıklayın:
