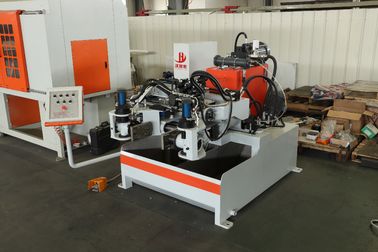

Özel Otomatik Dökme Makinesi 2250mm × 2160mm × 1560 mm Boyut ISO Sertifikalı

Ürün Açıklaması

Özel Otomatik Dökme Makinesi 2250mm × 2160mm × 1560 mm Ölçü ISO Sertifikalı

Mekanik yapı ve çalışma prensibi

1) Kaide çerçevesi

Kaide çerçevesi makinenin altında bulunur. Kalıpların soğutulması ve daldırılması için su ve grafit tozunun depolanması için kullanılmıştır. Böylece makine uzun süre çalışabilir ve kalıp sıcaklığı kontrol altında tutulur. Sol ve sağ su haznesi birbirinden ayrılır, bu da temizlenmelerini kolaylaştırır ve su ile grafit tozunu eşit şekilde harmanlayabilir. Grafitin güçlü kostikliği dikkate alındığında, su deposu, kullanım süresini uzatmak için paslanmaz çelik sac ile kaynak yapılır. Ajitasyon etkisi iyidir ve ölü açı yoktur.

2) Destek konsol

Destek konsolu kiriş, destek dönme ekseni, eksen yatağı ve döküm açısının ayarlanmasından oluşur. Kalıp açma ve kapama, devirme, sol ve sağ model eşleştirme raflarının yükselişi destek konsolu tarafından tamamlanır

3) Hidra Tankı

Hidrolik kabin, elektrik dolabı ve yağ pompası arasına monte edilmiştir. Hidrolik yağı geri almak ve hidrolik boru hattının hareketi sırasında üretilen ısıyı soğutmak için kullanılan tüm makinenin hidrolik basınç parçasının tahrikidir.

4) Hidrolik istasyon ve tahrik tertibatı

Hidrolik istasyon ve tahrik tertibatı, motor, yağ pompası, elektromanyetik geri dönüş valfı, elektromanyetik akış valfı, manuel basınç ayar valfı, boru hattı gaz kelebeği valfı ve yağ silindiri dahil hidrolik sistem ile birleştirilmiştir. Yağ temini, basınç ayarı, yağ geri kazanımı ve her yağ silindirinin hareketlerinden sorumludur.

Yükseliş ve düşme --- kalıp açma ---- kalıp eşleştirme ---- devirme ---- devrime daldırma kalıp ---- temiz kalıp dışarı itme ---- döndürme ve döküm tek tek gerçekleştirilecektir

5) Elektrik kontrol sistemi

Elektrik kontrol sistemi ağırlıklı olarak Japonya Mitsubishi Ohm Dragon'un orijinal bağlayıcı elektrik bileşenlerini benimser: PLC, dokunmatik ekran, trafo, akım transformatörü, voltmetre, ampermetre, döner anahtar, acil stop anahtarı, AC kontaktör, ısı rölesi, hava anahtarı (380V / 220V), fotoelektrik sensör, kontrol kutusu (manuel / otomatik), döndürme, kalıp açma ve kapama, model temizliği, devrilme, yükselme ve düşme, acil durdurmayı devirme. Tüm işlemler operasyon kontrol sistemi ile gerçekleştirilecektir.

6) Sol ve sağ çalkalama elektrik motoru düzeneği

Sol ve sağ çalkalama elektrikli motor tertibatı, hidro silindirin her iki yanında bulunur. Elektrikli motor ajitasyon uzun ekseni, paslanmaz çelik türbin, yatak tutucu desteği, elektrik motoru koltuk, toz geçirmez flanş ve hava geçirmez somun oluşur. Çökeltilmeyi önlemek için su ve grafit tozunu eşit bir şekilde karıştırır. Çöken grafit tozunu, çalkalama yoluyla suyla harmanlayabilir.

7) Sol ve sağ kalıp eşleştirme destek rafı

Sol ve sağ kalıp eşleştirme destek rafı dirsek bakır kılıf, kurşun ray, lehim kabı, kalıp açma ve kapama için yağ deposu, sol ve sağ kutular, kalıp temizliği için sol ve sağ yağ depoları, sol ve sağ kalıp bağlantı rafından oluşur. Bu bölüm kalıbın kaldırılması, eşleştirilmesi, temizlenmesi ve döner döküm, vb.

8) Sol ve sağ döner kutular ve kalıp temizleme mekanizması

Sol ve sağ döner kutular ve kalıp temizleme mekanizması esas olarak yatak, dişli, dişli şaftı, hidro silindir, pozitif durdurma, yukarı ve aşağı şaft bloğu, sızdırmazlık elemanı, endüksiyon bloğu, flanş, vs.'den oluşur. Esas olarak kalıp temizliğinden sorumludur; dönerek daldırma, ön döküm ve kalıp değiştirme.
