Ürün ayrıntıları:
|
|
| Menşe yeri: | ÇİN(ANA LAND) |
|---|---|
| Marka adı: | DZ |
| Sertifika: | CE ISO |
| Model numarası: | NC-62 |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1 takım |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Odun |
| Teslim süresi: | 30 iş günü |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Ayda 100 takım/takım |
|
Detay Bilgi |
|||
| Boyutlar (U*G*Y): | 3000*3100*2900mm | Makine Gücü: | 16.5KW |
|---|---|---|---|
| anma gerilimi: | 380V | <i>Max.</i> <b>Maks.</b> <i>Diameter of polishing wheel</i> <b>Parlatma tekerleğinin çapı</b>: | 600 mm |
| <i>Min.</i> <b>Min.</b> <i>Diameter of polishing wheel</i> <b>Parlatma tekerleğinin çapı</b>: | 400 mm | X Ekseni hareketi (mm): | 1200 |
| Y Ekseni hareketi (mm): | 1100 | Z Ekseni hareketi (mm): | 700 |
| U Ekseni hareketi (mm): | ±90° | Exception : INVALID_FETCH - bind failed with errno 22: Invalid argument ip=172.17.0.1: | ±360° |
| W Ekseni hareketi (mm): | ±360° | İsim: | robotik parlatma makinesi |
Ürün Açıklaması

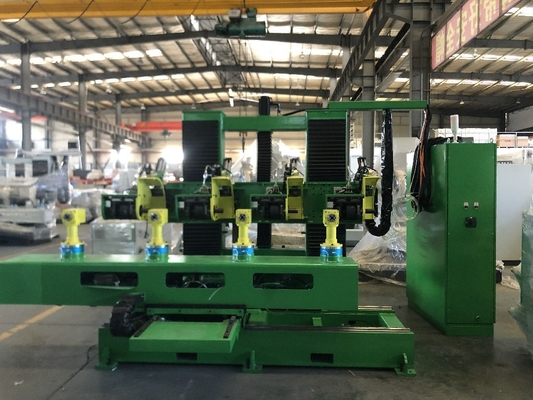

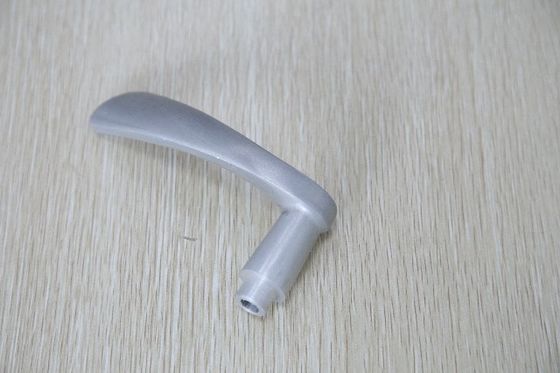

Parlatma Kilitleri / Kapı Kolları İçin Tam Dijital Kontrollü Otomatik Parlatma Makinesi
• Tekdüzen ve Yüksek kaliteli işleme işlevleri için Promax İtalya Hareket Kontrol sistemi
• 6 programlanabilir interpolable NC ekseni
• Ana parlatma motoru 4 adet, 1500 rpm ve her biri 7,5 kw, Siemens Servo Almanya
• Öğretme kutusunun 7” LCD Renkli Dokunmatik Ekranı
• Çelik Ağır Makine Temel tabanı, 250 mm kalınlık
• X/Y Şanzıman için kızaklı yüksek hassasiyetli dişli ve kremayer.
• Stabilite ve sertlik için kare boru ve tavlama ile kaynaklanmış Y ekseni Ana Yapısı.Y
• Z ekseni Ana Yapısı entegre kaynaklı, iyi sertlik, yüksek hassasiyet ve yüksek hareket hızı.
• Tayvan'dan ithal edilen W Ekseni dişli direksiyon kutusu.
• Çelikten yapılmış X/Y ekseninin teleskopik kapağı.
• Otomatik Basınç Kompanzasyonu
• Otomatik Yağlama Sistemi
• USB Bağlantı Noktası, bellek kilidi anahtarı usb
• Gösterge için makine lambası
TEKNİK PARAMETRELER
| Bay Numara. |
Tanım | UOM | Şartname |
| 1 | Makine modeli | NC64L | |
| 2 | Tablo: | ||
| Tablo Boyutu (LxW) | mm | 2740*375 | |
|
Yerden Yükseklik (bağlantısız)
|
mm | 880 | |
| Jig Dönme Hızı | rpm | 20 | |
| İndeksleme istasyonları sayısı | No. | 4 | |
| İstasyon Boyutu/Çalışma Çapı(maks) | mm | 350 | |
| Masa Tipi |
Hareketli - vida çubuğu/bilyalı vida ile hareket eden masa. Servo motor tarafından tahrik edilir.
|
||
| Tabla için Dişli Motor | servo motor | ||
| Bileşenler kenetleme/Hava Tüketimi | 2 M3/Saat | ||
| İstasyon Dönme hızı Motor | devir | 1500 | |
| 2 | X/Y/Z/U/V/W Ekseni: | ||
| X Ekseni seyahati | mm | 1000 | |
| X Ekseni Maks.hız | m/dak | 20 | |
| Y ekseni hareketi | mm | 900 | |
| Y Ekseni Maks.hız | m/dak | 20 | |
| Z ekseni hareketi | mm | 700 | |
| Z Ekseni Maks.hız | m/dak | 20 | |
| U Ekseni | Derece | ±90° | |
| U Ekseni Maks.hız | derece/sn | 20 | |
| V Ekseni | Derece | ±360° | |
| V Ekseni Maks.hız V | derece/sn | 30 | |
| W Ekseni | Derece | ±360° | |
| W Ekseni Maks.hız | derece/sn | 30 | |
| 3 | Parlatma/Parlatma Başlıkları: | ||
| kafa sayısı | No. | 4 | |
| Ana Mil Parlatma Motoru | KW | 30 (her biri 4 adet x 7,5 kw) | |
| İzin Verilen Çalışma Yüksekliği | mm | 300 | |
| Parlatma tekerleği boyutu (sarf malzemesi) | mm | 600*60*15 mm | |
| Parlatma bileşiği (sarf malzemesi) | Tip | katı balmumu | |
| Parlatma bileşiği boyutu (sarf malzemesi) | mm | 450*55*30 mm | |
|
Parlatma bileşiği uygulaması
|
Parlatma çarkına düzenli zamanlama temelinde katı bileşik beslemesi için otomatik cihaz. | ||
| Parlatma tekerleği (sarf malzemesi) | Yapmak | ÇİN - XIAMEN'DE YAPILMIŞTIR | |
| Parlatma bileşiği (sarf malzemesi) | Yapmak | ÇİN - XIAMEN'DE YAPILMIŞTIR | |
| Parlatma tekerleği tipi | Pamuklu, Katı dikiş çarkı | ||
| 4 | Otomatik Basınç telafisi | evet mevcut | |
| 5 | Basınçlı Hava Basıncı | Çubuk | 6 bar |
| 6 | Toz Toplama Emiş Bağlantı Çapı | mm | 500*500 (her makineye 2 bağlantı) |
| 7 | Toplam Bağlı Yük | kw | 43 |
| 8 | Toz toplayıcı | ||
| 9 | Makine Boyutu (U×G×Y) | mm | 5300*3400*3000 |
| 10 | Toplam Makine Ağırlığı | Kilogram | 8000 |
| 11 | Ana Mil Parlatma Motorları | Kapasite & Marka | 7.5 Kw - SIEMENS Servo motor (4 Adet) Model No. - 1FL6096-1AC61-2LB1 |
| 12 | Tüm eksenler için Dişli Motorlar ve Dişli Kutusu | Yapmak | İtalya Rossi |
| 13 | Rulmanlar | Yapmak | NSK JAPONYA Sabit bilyalı rulman - 6005zz Sabit bilyalı rulman - 6007zz Sabit bilyalı rulman - 6015zz Sabit bilyalı rulman - 6018zz Sabit bilyalı rulman - 6204zz Sabit bilyalı rulman - 6209zz Eğik bilyalı rulman - 7004C Destekleyici koltuk - FK25-B Destekleyici koltuk - FF25-B Liner rulman - LML16UU İğneli yatak - KR26 |
| 14 | Pnömatik Silindirler | Yapmak | AirTAC TAYVAN |
| 15 | şalt | Yapmak | ABB-İSVİÇRE |
| 16 | Düğmeler | Yapmak | ABB-İSVİÇRE |
| 17 | Hareket kontrolörü/Kontrol sistemi ve servo motor | Yapmak | PROMAX - İtalya |
| 18 | Sonsuz dişli redüktörü | Yapmak | İtalya Rossi |
| 19 | Lineer Kaydırıcı ve Vida | Yapmak | HIWIN - Tayvan |
| 20 | Servo sürücü | Yapmak | PROMAX - İtalya |
| 21 | Otomatik Tazminat | Yapmak | PROMAX - İtalya |
| 22 | kontaktör | Yapmak | ABB-İSVİÇRE |
| 23 | Güç paneli | Yapmak | DELTA - Tayvan |
| 24 | Sigorta Tutucu | Yapmak | GÜVEN |
| 25 | Termal röle | Yapmak | ABB-İSVİÇRE |
| 26 | Üç Renkli Alarm Lambası | Yapmak | HNTD |
| 27 | Kontrol Trafosu | Yapmak | TENGNE |
| 28 | Kablo | Yapmak | ÇİN-TAIYANG |
| 29 | Gerilim dengeleyici | Kva | 60 Kva, 1 ad.(Makine fiyatına dahildir) |
| 30 | Fikstür Maliyeti/Tutucu Maliyeti | miktar | Bir Set-4 Adet (Makine fiyatına dahildir) |
| 31 | Makine Garantisi | 1 yıl | |
| 32 | Kontrolör Garantisi | 2 yıl | |
